服务为一体的综合性的SIEMENS代理商是专业从事工业自动化控制系统、机电一体化装备系统集成和硬件维护的综合性企业。

西门子触摸屏主要分为以下几类：

1、西门子HMI按键面板

这类西门子触摸屏便于安装和预组装，可以进行简单而直接的操作，并且接线简单，比常规触摸屏接线节省大部分时间。防护等级IP65。

其突出特点如下：

-- 可任意配置的大号按键，具有触摸反馈，即使戴着手套也能可靠操作；

-- LED背光照明具有五种可选颜色，用于显示各种机器状态；

-- 集成以太网交换机，支持线性环形拓扑网络；

-- 非常适合安装在全防护人机界面设备的扩展单元中；

-- 故障安全型可连接一个或两个急停按钮或其他故障安全信号。

2、西门子HMI移动面板

此类面板的显著特点是既可以有线操作，也可以通过工业以太网方式无线操作，更加方便调试或维护，并且能移动观察整个工业现场过程，在屏幕上显示访问相关的过程信息全局，一般应用在十分重要的场合，是对全局进行移动操作和监视的有力工具。面板的防护等级为 IP65，从一米以上高度坠落也安然无恙，非常适合在恶劣的工业环境中使用。无需中断操作即可将大容量电池更换，从而确保系统操作顺利运行。

其突出特点如下：

-- 设计坚固，适合工业应用；

-- 操作舒适，结构紧凑，重量轻；

-- 支持热插拔，使用灵活；

-- 启用和停用不中断急停电路（使用增强型接线盒）；

-- 采用高等级安全设计，操作可靠；

-- 连接点检测功能；

-- 集成接口：串口、MPI、PROFIBUS 或 PROFINET/以太网口；

-- 调试时间较短。

3、西门子HMI精简面板

此类属于精简型，但并不是简单，具备基本的触摸屏功能，性价比高，尺寸从3寸到15寸多种可选，分为触摸式或键控式，属于广大用户常用系列。4英寸和6英寸面板也可进行竖直安装，进一步提高了灵活性，还带有附加的可任意配置的控制键。

其突出特点如下：

-- 适用于不太复杂的可视化应用；

-- 所有显示屏尺寸具有统一的功能；

-- 显示屏具有触摸功能，可实现直观的操作员控制；

-- 按键可任意配置，并具有触觉反馈；

-- 支持 PROFINET 或 PROFIBUS 连接；

-- 项目可向上移植到 SIMATIC 精智面板。

4、西门子HMI精智面板

这类屏的特点是能实现能效管理，带集成诊断功能，比精简面板又高了一级，尺寸从4寸到12寸可选，多为宽屏，可视化区域增加了40%，适用于复杂的操作画面。

其突出特点如下：

--所有面板都具有相同的集成功能；

-- 宽屏幕显示尺寸从4英寸到12英寸，可进行触摸操作或按键操作

-- 有效的节能管理

– 显示屏的亮度在0~范围内可调

– 可在生产间歇期间将显示屏关闭；

-- 万一发生电源故障，可确保的数据安全性；

-- 支持多种通讯协议；

-- 使用系统卡来简化项目传输；

-- 可在危险区域中使用。

但是用户一直操作的是电源上的开关，所以CPU一直执行参数的设置即进入“STOP"模式。问题虽说比较简单，但是背后原因的分析还是需要花些时间。

西门子MP277触摸屏OS更新完以后你里面的程序就没有了，所有在你OS更新（恢复出厂设置之前）要确保你有源程序备份。
OS更新方法如下：1.
HMI设备上电，做好硬件通讯连接，并在控制面板里设定好下载的路径。
2.在组态计算机的WinCCflexible中选择菜单命令项目?传送?通讯设置。
这将会打开通讯设置对话框。
3.选择HMI设备类型。
4.设置连接参数。
5.单击确定关闭对话框。
6.在WinCCflexible中选择菜单命令项目?传送?更新操作系统。
7.在映像路径中，选择包含有HMI设备映像文件*.img的文件夹。
HMI设备映像文件可以在WinCCflexible安装文件夹的WinCCflexibleImages下找到，
或者在相应的WinCCflexible安装光盘上找到。
8.选择打开。
打开映像文件后，将在输出区域显示HMI设备映像文件的版本信息。
9.在WinCCflexible中选择更新OS，以运行操作系统更新。按照WinCCflexible的说明进行操作。将出现一个状态视图，指示操作系统的更新进度。
OS更新方式要求MP277上电的时间比较严格，可以多尝试几次，出现引导后立即上电，几乎同时，好找别人协助一下,更新过程电脑没有关闭杀毒软件和防火墙.注意事项：
这种更新方式要求MP277上电的时间比较严格，可以多尝试几次，出现引导后立即上电，几乎同时，好找别人协助一下。

1. 工控机与plc直接通过profibus dp总线连接就能通讯吗？二者之间数据传送速度怎么样？

   （2）人机界面该如何编辑？我的老板让我用vc++/mfc编，可是我c++基础太弱，觉得茫茫无头绪，压力山大啊！！！如果用现成的组态软件，有没有免费可用的啊？



   答案

   （1）工控机与plc直接通过profibus dp总线连接就能通讯吗？二者之间数据传送速度怎么样？
   可以组态DP通讯，PC购置CP5611卡就可以了。DP通讯可靠性好，波特率12M

   （2）人机界面该如何编辑？直接用WINCC Flexible2008SP4 Runtime即可。
   当然用高级语言也可以，高级语言调用西门子的公开发行的Prodave插件即可实现与PLC的MPI通讯；如果用DP，PC机上购置5611卡，使用DP通讯，PC上需要OPC软件将PLC数据读入OPC服务器，高级语言再与OPC服务器通讯即可。

   补充：

   1. 触摸显示模块

     电阻型触摸屏的屏体部分是一块与显示器表面相匹配的多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层控制工程网版权所有，上面再盖有一层外表面硬化处理、光滑防刮的塑料层，它的内表面也涂有一层透明导电层，在两层导电层之间有许多细小 (小于千分之一英寸)的透明隔离点把它们隔开绝缘。

     当手指触摸屏幕时，平常相互绝缘的两层导电层就在触摸点位置有了一个接触，因其中一面导电层接通Y轴方向的5V均匀电压场，使得侦测层的电压由零变为非零，这种接通状态被控制器侦测到后，进行A/D转换，并将得到的电压值与5V相比即可得到触摸点的Y轴坐标，同理得出X轴的坐标，这就是所有电阻技术触摸屏共同的基本原理。电阻类触摸屏的关键在于材料科技。电阻屏根据引出线数多少，分为四线、五线、六线等多线电阻触摸屏。电阻式触摸屏在强化玻璃表面分别涂上两层OTI透明氧化金属导电层，外面的一层OTI涂层作为导电体，第二层OTI则经过精密的网络附上横竖两个方向的+5V至0V的电压场，两层OTI之间以细小的透明隔离点隔开。当手指接触屏幕时，两层OTI导电层就会出现一个接触点，电脑同时检测电压及电流，计算出触摸的位置，反应速度为 10-20ms。

     五线电阻触摸屏的外层导电层使用的是延展性好的镍金涂层材料，外导电层由于频繁触摸，使用延展性好的镍金材料目的是为了延长使用寿命，但是工艺成本较为高昂。镍金导电层虽然延展性好，但是只能作透明导体，不适合作为电阻触摸屏的工作面，因为它导电率高，而且金属不易做到厚度非常均匀，不宜作电压分布层，只能作为探层。

     电阻型触摸屏是一种对外界*隔离的工作环境，不怕灰尘和水汽，它可以用任何物体来触摸,可以用来写画，比较适合工业控制领域及办公室内使用。电阻型触摸屏共同的缺点是因为复合薄膜的外层采用塑胶材料,不知道的人太用力或使用锐器触摸可能划伤整个触摸屏而导致报废。不过,在限度之内，划伤只会伤及外导电层，外导电层的划伤对于五线电阻触摸屏来说没有关系,而对四线电阻触摸屏来说是致命的。

     2. 逻辑控制与通讯模块

     逻辑控制模块包含24V直流输入(18-32)电源，SDRAM内存及CF闪存卡、10/100BaseT以太网端口、可用于文件传送,打印及与可编程控制器通讯的232串行端口、可用于连接鼠标，键盘或打印计的USB端口。内部电路板上内嵌了CPU处理芯片，负责显示屏的输入、输出以及通讯数据的处理工作。通讯模块负责特定的网络传输，以提高数据传输速率。

   三、触摸屏技术的实际应用

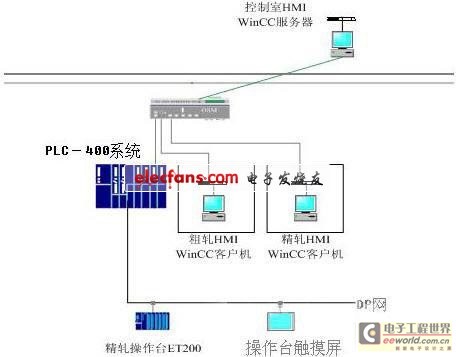

     触摸屏是通过外部物体接触面板上的按钮开关或参数设置来完成工艺流程的控制，面板上的操作内容可以人为的通过编程软件来进行编辑，同时可以把完成的工艺状态显示在触摸屏上，所以它既是一个输入设备，也是一个输出设备，其操作灵活，功能强大。PLC系统只需通过DP网络即可和触摸屏连接起来，减少了外部信号传输线路，实现了资源的有机整合。下图为济钢中板厂轧机控制设备网络图：

     

     图2 济钢中板厂轧机控制设备网络图

     随着这几年钢铁行业的大规模结构调整，济钢中板厂的设备也进行了整体性改造，优化了工艺，减少了劳动强度，美化了操作环境，特别是一改以前的操作模式，全部启用新型的触摸系统代替老式的按钮或者指示灯，并优化了工艺流程，减少了电气设备数量，大大减少了设备故障率，保障了设备的稳定生产，触摸屏系统主要应用在济钢中板厂的加热炉、精轧机、矫直、精整线等操作台上。目前触摸屏系统已经在生产线使用1年半了，稳定性非常强，没有出现任何死机或控制失效现象，操作人员操作也集中有简单。

     下图为精扎机操作台触摸屏界面部分：







     四、结束语

     触摸屏有着良好的抗干扰特性与应用稳定性控制工程网版权所有，在工业生产线乃至日常生活的不同应用环境下都有着广阔的应用前景，是目前电脑微型化应用的替代品。
