S7-300PLC的主要功能和基本结构

S7-300PLC的主要功能是:(1)S7-300PLC具有高速的指令处理功能,指令的处理时间在0.1-0.6us之间,相对于小型PLC处理指令时间大大缩短了,提高了处理速度。(2)拥有人机界面(HMI),S7-300PLC里面有集成人机界面,非常方便用户使用,这样就可以减少人机对话的编程量。(3)具有很强的诊断功能,S7-300PLC的中央处理器(CPU)能够自我诊断,可以智能连续的检测系统是否有故障,也能纪录录系统运行中的错误。(4)具有很高级别的安全加密和口令保护功能,可以有效保护用户的信息安全,防止信息被窃取和利用。S7-300PLC是中小型 PLC,属于模块式PLC,S7-300PLC多可以扩展32个模块。S7-300可以组成MPI、PROFIBUS 和工业以太网等。西门子S7-300PLC主要由多种机架、不同的CPU 模块、各种信号的模块、各种不同功能的模块、输入和输出接口模块、通信处理器、供电电源模块和友好的编程器设备组成[21]。如图2-1

图2-1 PLC 控制系统示意图

中央处理器也叫CPU,CPU是PLC的核心部件。由于CPU是PLC的控制系统的控制和运算中心,因此它能够完成多项任务如下:(1)能够完成接收和存储从用户从编程器中输入的数据和程序。(2)能够有效判断用户编程中是否有错误,不合法的,也能判断电源及内部电路是否有工作故障。(3)能够接收设备的信号,比如开关量信号和模拟量信号。(4)能够按要求执行用户的程序,比输出需要的,系统要求的控制信号。(5)当然CPU还承担着和外部设备以及计算机进行通讯。

西门子S7-300PLC有一个用于编程的 RS-485 接口,除此之外有的PLC还拥有PROFIBUS-DP 的接口或 用于PtP 串行通信接口,西门子S7-300PLC能够建立一个MPI即是多点接口的网络或者是DP网络。系统存储器使用只读存储器EPROM,只能读,好比计算机的操作系统一样,不能随意更改,是用来存储系统的程序的。用户存储器一般有电池维持的RAM,用来存储用户编程的程序。当用户编译调试后可固化在EPROM或者E^2-PROM中。而功能存储器一般能够存储定时值,计数值,模拟量以及数字量等状态标志的数据,一般放在随机读写存储器RAM中[21]。

PLC的输入输出接口,即I/O口是与外部现场生产设备的接口相连的。这样输入口就能接收到外部的行程开关,按钮及传感器的信号。而输出口能够控制信号从而直接或者间接控制着驱动着信号灯,电磁阀和继电器等现场生产设备。

PLC有两种供电电源,有直流DC24V,也有交流AC220,这两种可供用户选择。

编程器是用户用来编程用户程序的,是PLC的外部设备,可分为简易型和智能型两种,早的简易型编程器是用在小型PLC上面,只能联机编程,不能直接用梯形图,需要把梯形图转化为语句表,这样才能下载到PLC中。智能型编程器能够用梯形图编程。

2.S7-300PLC的特点

西门子可编程控制器S7-300PLC是属于模块化结构设计的中型PLC。S7-300PLC有标准环境型和环境条件扩展型两大类。标准环境型的温度范围在0-60摄氏度之间,环境条件扩展型温度范围是零下25摄氏度到零上70摄氏度之间,具有耐振动和抗污染的特性。它的特点有:a.编程方法简单易学b.拥有简单而且实用的分布式结构及通用的网络能力;c.功能和性价比高d.深得用户喜爱,这源于配套齐全,用起来顺手方便e.出故障维修起来相当方便;f.在复杂工业环境情况下抗干扰能力强可靠g.配套有各种不同的功能模块方便使用;h.统的设计,安装,调试工作量少;i.维修工作量小,维修方便;j.体积小,耗能低.

S7-300系列PLC单机架硬件组态

单机架硬件组态多配置8个扩展模块。

所必需的硬件材料:

名称数量配置型号例
电源模块PS1例如PS 307,6ES7 307-1EA00-0AA0
CPU模块1例如CPU 313C 例如6ES7 313-5BE00-0AB0
SIMATIC 微型存储卡MMC1例如6ES7 953-8LL00-0AA0
扩展模块根据需要配置根据需要配置
前连接器根据模块数量,分为20针、40针通过螺钉连接的40 针 6ES7 392-1AM00-0AA0
固定导轨1例如6ES7 390-1AE80-0AA0
编程软件1STEP 7 软件(版本 ≥ 5.1 + SP 2)
编程接口1? PG 电缆 ? 带适当接口卡的PC(CP5611卡)



注意:

1、插槽1为电源模块配置,电源模块如果不选用西门子专用电源模块,插槽1配置为空。

2、插槽2为CPU模块配置。

3、插槽3为多机架扩展接口模块配置,在单机架配置时为空

2、扩展模块必须从插槽4开始配置。

二、S7-300系列PLC多机架硬件组态

多配置4个机架。每个机架多可以插入8个模块。在4个机架上多可安装32个模块。

IM 365:用于一个中央机架和一个扩展机架的配置中,用于1对1配置

IM 360/IM 361:用于一个中央机架和多3个扩展机架的配置中

1、通过IM365扩展

只能用于一个中央机架和一个扩展机架的配置中,用于1对1配置

IM365型号:6ES7 365-0BA01-0AA0,用于使用1个扩展单元扩展S7-300;2个带有连接电缆的模块(1m)

德国西门子(SIEMENS)公司生产的可编程序控制器在我国的应用也相当广泛,在冶金、化工、印刷生产线等领域都有应用。西门子(SIEMENS)公司的PLC产品包括LOGO,S7-200,S7-300,S7-400,工业网络,HMI人机界面,工业软件等。

西门子S7系列PLC体积小、速度快、标准化,具有网络通信能力,功能更强,可靠性更高。S7系列PLC产品可分为微型PLC(如S7-200),小规模性能要求的PLC(如S7-300)和中、高性能要求的PLC(如S7-400)等。

传感器根据输出类型可以分为NPN(有人称为源型传感器)和PNP(有人称为漏型传感器)两大类;两种类型的传感器都有3个引脚,分别接24V、0V、Out(信号输出),

当导通时,信号输出线out和0v线连接,相当于输出低电平:0V。

西门子S7系列PLC支持类型的传感器介绍_PLC与传感器的NPN和PNP的接线详解

西门子S7系列PLC支持类型的传感器介绍_PLC与传感器的NPN和PNP的接线详解

NPN型传感器根据安装逻辑方式不同分为3小类:

1)NPN-NO(常开型):不接通时无输出;接通时输出低电平;

2)NPN-NC(常闭型):不接通时输出低电平;接通时无输出;

3)NPN-NC+NO(常开、常闭共有型):两个out输出端(一开一闭)。

当导通时,信号输出线out和电源线VCC连接,相当于输出高电平的电源线,24V。

西门子S7系列PLC支持类型的传感器介绍_PLC与传感器的NPN和PNP的接线详解

西门子S7系列PLC支持类型的传感器介绍_PLC与传感器的NPN和PNP的接线详解

PNP型传感器根据安装逻辑方式不同分为3小类:

1)PNP-NO(常开型):不接通时无输出;接通时输出高电平;

2)PNP-NC(常闭型):不接通时输出高电平;接通时无输出;

3)PNP-NC+NO(常开、常闭共有型):两个out输出端(一开一闭)。

1、西门子S7-200所支持的传感器类型

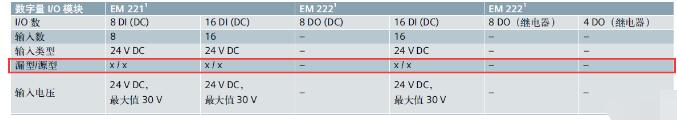

S7-200系列的输入端既支持源型也支持漏型,所以既可以接NPN传感器也可以接PNP的传感器(具体接法请参考第二步),其他型号可以参照产品手册(如下图):

西门子S7系列PLC支持类型的传感器介绍_PLC与传感器的NPN和PNP的接线详解

西门子S7系列PLC支持类型的传感器介绍_PLC与传感器的NPN和PNP的接线详解

2、西门子S7-200smart所支持的传感器类型

S7-200smart与S7-200一样输入端既支持漏型也支持源型,所以既可以接NPN传感器也可以接PNP的传感器(具体接法请参考第二步),其他型号可以参照产品手册(如下图):

西门子S7系列PLC支持类型的传感器介绍_PLC与传感器的NPN和PNP的接线详解

西门子S7系列PLC支持类型的传感器介绍_PLC与传感器的NPN和PNP的接线详解

3、西门子S7-1200所支持的传感器类型

S7-1200输入端既支持漏型也支持源型,所以既可以接NPN传感器也可以接PNP的传感器。(具体接法请参考第二步),其他型号可以参照产品手册(如下图):

西门子S7系列PLC支持类型的传感器介绍_PLC与传感器的NPN和PNP的接线详解

西门子S7系列PLC支持类型的传感器介绍_PLC与传感器的NPN和PNP的接线详解

4、西门子S7-300所支持的传感器类型

S7-300的DI模块很多,要具参数分需要在硬件组态中查看(具体接法请参考第二步)

(1)S7-300的大部分DI模块均为漏型(应该选取PNP型的传感器),在硬件组态时不提示源型还是漏型,就是默认为漏型的意思,如:321-1BL00:
